Filettatura unificata americana (UN): conforme allo standard ANSI/ASME B1.1, l'angolo della filettatura è di 60°.
Design completo della filettatura: il tagliente dell'utensile copre l'intero profilo della filettatura e la lavorazione della filettatura può essere completata in una sola volta.
Durezza di lavorazione consigliata: HRC≤40°

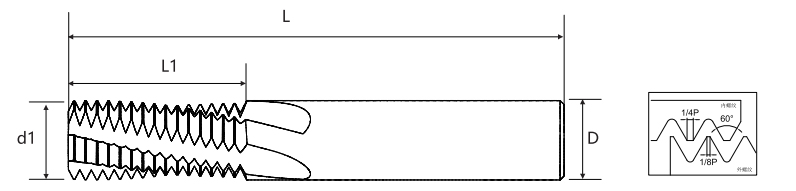

| Passo | Denti grossi UNC | Denti fini UNF | Denti ultra fini UNEF | Diametro della lama d1 | lunghezza effettiva della lama L1 | Diametro della maniglia D | Lunghezza totale L | Conteggio delle lame | Diametro del foro inferiore |
| 36 |
| N.8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| N.10-32 | N.12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| N.12-28,1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | N.12-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16",3/8"-24 | 9/16",1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16",1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16",1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4",1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4",1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4",1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16",5/8"-18 | 11/16",1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16",5/8"-18 | 11/16",1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16",1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |

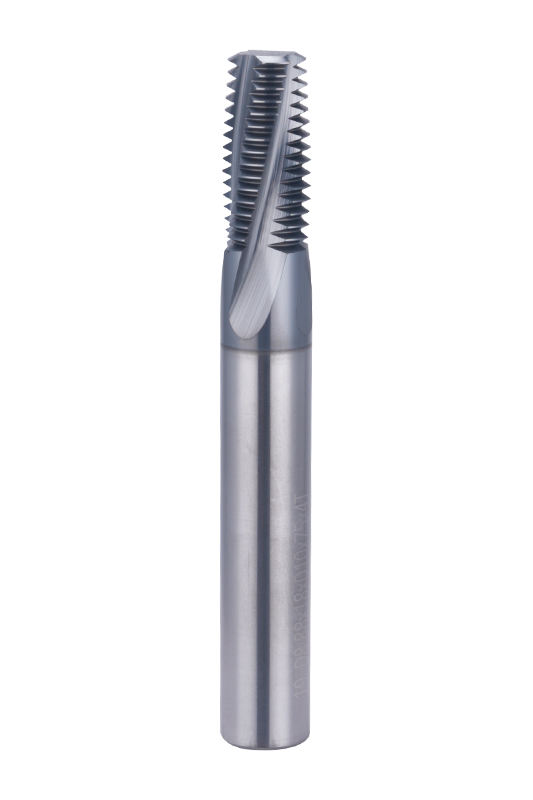

La fresa per filettatura standard a dente intero a 60° UN ANSI/ASME B1.1 supera i processi di maschiatura convenzionali nella lavorazione di fori profondi, fori ciechi e materiali duri. Riduce efficacemente il carico di taglio, minimizza il rischio di rottura dell'utensile e prolunga la durata dell'utensile. Selezionando le specifiche dell'utensile appropriate, gli utenti possono raggiungere un equilibrio tra lavorazione ad alta efficienza e qualità della filettatura fine, soddisfacendo i diversi requisiti delle applicazioni industriali.
Questo prodotto è progettato secondo lo standard ANSI/ASME B1.1, caratterizzato da un angolo di filettatura di 60° con un tagliente a dente intero che copre l'intero profilo della filettatura. Garantisce elevata precisione e uniformità nella lavorazione della filettatura, supportando vari standard di filettatura unificati (UNC, UNF, UNEF) per la fresatura di filettature sia interne che esterne. È particolarmente adatto per applicazioni di lavorazione che richiedono elevata precisione e affidabilità.
La taglierina è compatibile con un'ampia gamma di materiali, tra cui acciaio al carbonio, acciaio legato, acciaio inossidabile, leghe di alluminio, leghe di rame e alcuni tecnopolimeri. Le sue configurazioni flessibili dei parametri, come diversi diametri della fresa (d1), diametri del gambo (D), lunghezze complessive (L) e specifiche della filettatura, consentono l'adattabilità a vari pezzi ed esigenze di lavorazione. È consigliato per materiali con durezza fino a HRC 40° per garantire durata dell'utensile e prestazioni di taglio ottimali.
