4 frese a testa piatta con flauto

Materiali lavorati	Ghisa Ghisa nodulare		Acciaio al carbonio, acciaio legato ~750N/mm²		Acciaio al carbonio, acciaio legato ~30HRC		Acciaio pre-bonificato, acciaio bonificato ~40HRC		Acciaio inossidabile		Acciaio pre-bonificato, acciaio bonificato ~50HRC
Diametro (mm)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

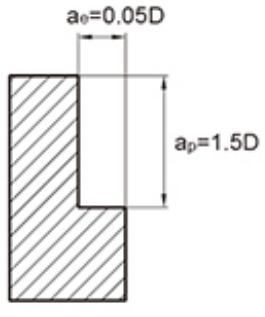

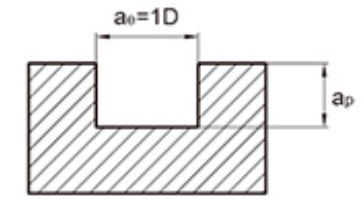

Profondità di taglio massima
									Diametro dell'utensile	Profondità di taglio ca
									∅1	0,15D
									∅3	0,3D

La tabella sopra mostra i valori standard per la lavorazione di fresatura laterale. Quando si tagliano scanalature con l'utensile, la velocità dovrebbe essere pari al 50%~70% della tabella precedente e la velocità di avanzamento dovrebbe essere pari al 40%~60% come valore standard.
2. Utilizzare macchine utensili e portautensili ad alta precisione.
3. Utilizzare il raffreddamento ad aria o un fluido da taglio che abbia meno probabilità di produrre fumo.
4. Si consiglia di utilizzare la fresatura sequenziale per la fresatura laterale.
Quando la rigidità della macchina utensile e dell'installazione del pezzo da lavorare è scarsa, potrebbero verificarsi vibrazioni e suoni anomali. In questo caso, la velocità e la velocità di avanzamento nella tabella sopra dovrebbero essere ridotte di anno in anno.
6. Ridurre al minimo la lunghezza della sporgenza dell'utensile senza interferenze.

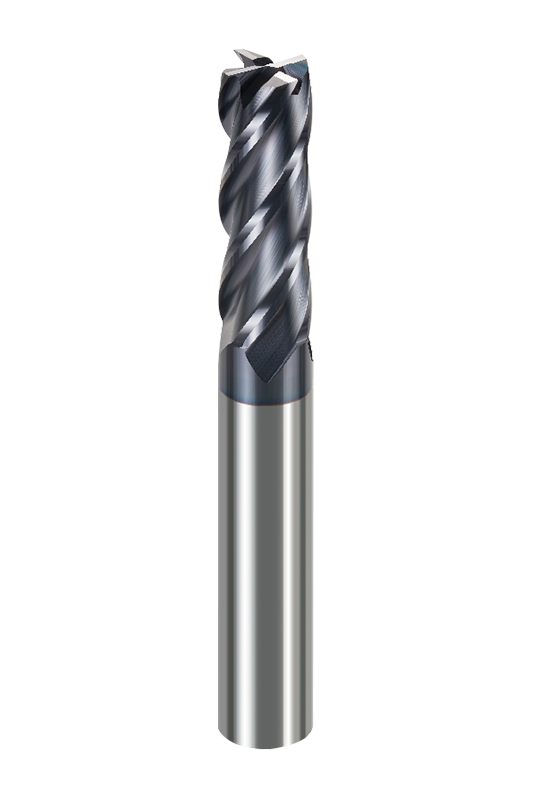

Le frese a testa piatta NNC-4T a 4 taglienti hanno una varietà di diametri da 1 mm a 20 mm e possono essere abbinate a diverse lunghezze di lama e lunghezze totali, aiutando le aziende di lavorazione a utilizzarle in modo flessibile in diversi scenari come spazi ristretti o grandi superfici di taglio. Combinando diverse soluzioni dimensionali è possibile raggiungere un buon equilibrio tra efficienza di lavorazione e finitura superficiale, adatto a diverse esigenze produttive.

Adotta un design a testa piatta a quattro scanalature con un angolo dell'elica di 35°. L'angolo di spoglia dell'utensile e l'angolo posteriore sono attentamente ottimizzati per ridurre efficacemente la resistenza al taglio. Presenta una gamma più ampia di prestazioni generali, una distribuzione uniforme del tagliente e può mantenere vibrazioni più basse e una rimozione dei trucioli più uniforme durante il taglio, garantendo comunque prestazioni di taglio stabili durante la lavorazione ad alta velocità.

In termini di produzione, le frese a testa piatta con scanalatura NNC-4T utilizzano una tecnologia di rettifica CNC ad alta precisione per garantire bordi affilati e tolleranze dimensionali rigorosamente controllate. Il rivestimento superficiale utilizza l'ultimo rivestimento composito di cromo-alluminio, che ha un'eccellente durezza alle alte temperature e stabilità all'ossidazione, prolungando così la durata dell'utensile e migliorando la qualità della superficie lavorata.

Questa fresa è adatta per la lavorazione di una varietà di materiali come acciaio al carbonio, acciaio legato, acciaio per stampi, acciaio inossidabile e ghisa, in particolare per pezzi con una durezza non superiore a 45 HRC.
