Frese a testa sferica a 2 taglienti ad alte prestazioni

Materiali lavorati	Acciaio pagagagretemprato 40~50HRC				Acciaio temprato 50~60HRC				Acciaio temprato 60~68HRC
Raggio della testa sferica (mm)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	a p (mm)	a e (mm)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	a p (mm)	a e (mm)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	a p (mm)	a e (mm)
R0.5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10.0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5

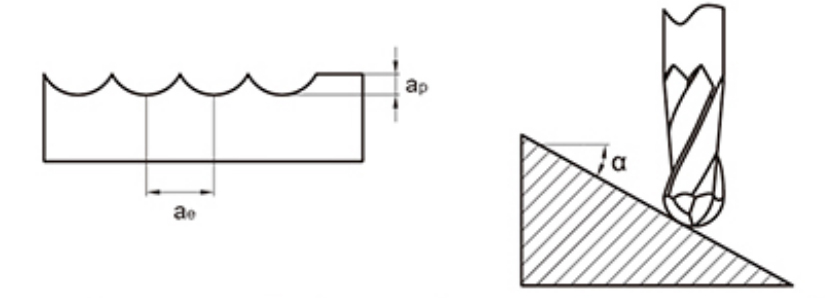

Profondità di taglio massima

1. Utilizzare apparecchiature e dispositivi di alta precisione e rigidità elevata.
2. Quando la rigidità della macchina utensile e dell'installazione del pezzo da lavorare è scarsa, potrebbero verificarsi vibrazioni e suoni anomali. In questo caso, la velocità e la velocità di avanzamento nella tabella sopra dovrebbero essere ridotte di anno in anno.
3. Utilizzare il raffreddamento ad aria o MQL (quantità minima di raffreddamento a nebbia d'olio).
4. Si consiglia di utilizzare la fresatura sequenziale per la fresatura laterale.
5. Ridurre al minimo la lunghezza della sospensione dell'utensile senza interferenze.

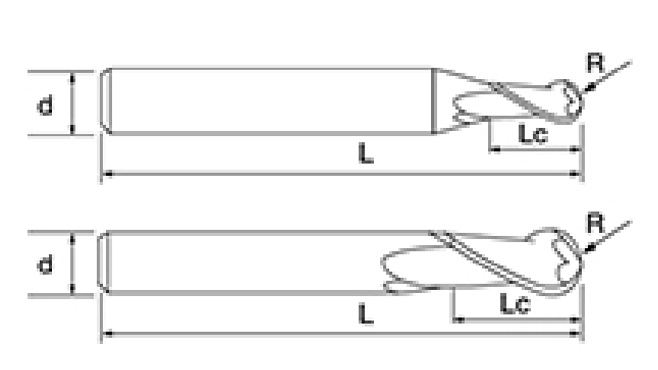

La serie di frese a testa sferica a 2 tagli ad alte prestazioni NNH-2B è disponibile in una varietà di specifiche, che vanno da 1 mm a 20 mm di diametro. Questa flessibilità consente agli utenti di selezionare l'utensile più appropriato per le proprie esigenze di lavorazione, sia per l'incisione fine che per la fresatura di cavità profonde. Ogni variante è attentamente ottimizzata per quanto riguarda la lunghezza della scanalatura e le dimensioni complessive per garantire precisione ed efficienza in una varietà di applicazioni.

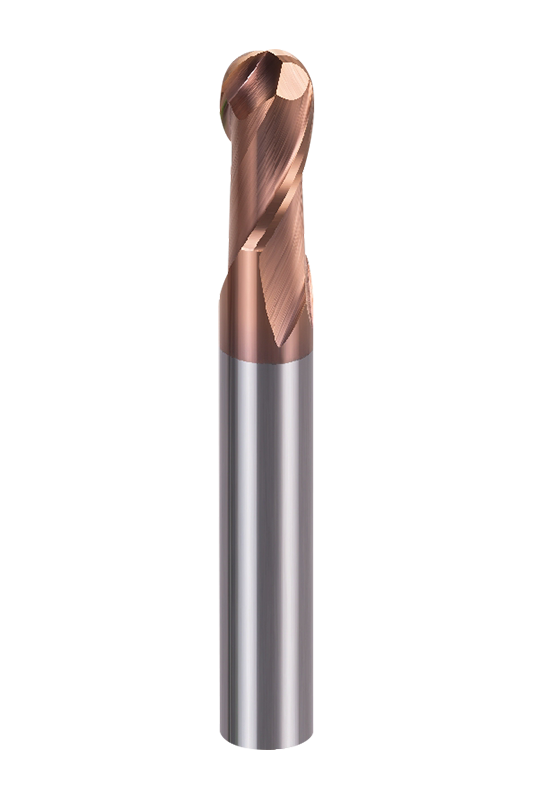

Progettata con una geometria a punta sferica, questa fresa fornisce una transizione più fluida nella lavorazione di superfici 3D rispetto alle frese a punta piatta. Questa forma aiuta a ridurre la resistenza al taglio e a migliorare la stabilità dell'utensile. L'angolo dell'elica di 30° migliora l'evacuazione del truciolo riducendo al minimo le vibrazioni, garantendo prestazioni di lavorazione stabili. Inoltre, la struttura a 2 scanalature consente una migliore rimozione dei trucioli nella lavorazione ad alta velocità, rendendola ideale per un'efficiente rimozione del materiale.

Questo prodotto utilizza la tecnologia avanzata di rivestimento AlTiSiN, abbinata a un substrato con particelle ultrafini (0,4μm). Ciò migliora significativamente la resistenza all'usura e al calore, consentendo all'utensile di mantenere le prestazioni anche in applicazioni di lavorazione ad alta durezza. Le frese NNH-2B sono realizzate in metallo duro ad alta durezza e sono rettificate con precisione per ottenere taglienti affilati, che possono ridurre le forze di taglio e migliorare la precisione della lavorazione.

La serie NNH-2B è adatta per un'ampia gamma di materiali e offre buone prestazioni in applicazioni ad alta velocità e ad alta durezza. Funziona molto bene nella lavorazione di acciaio temprato, acciaio per utensili, acciaio inossidabile fino a 55HRC. Inoltre, è anche molto efficace nella lavorazione di precisione di metalli non ferrosi come le leghe di rame.
