4 frese a punta tonda con flauto

Materiali lavorati	Ghisa Ghisa nodulare		Acciaio al carbonio, acciaio legato ~750N/mm²		Acciaio al carbonio, acciaio legato ~30HRC		Acciaio pre-bonificato, acciaio bonificato ~40HRC		Acciaio inossidabile		Acciaio pre-bonificato, acciaio bonificato ~50HRC
Diametro (mm)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)
3	14000	820	14000	820	13000	755	10600	630	7500	145	8500	490
4	10800	840	10800	840	10000	770	8000	640	5500	145	6500	500
5	8200	880	8200	880	7600	810	6400	670	4500	145	5000	530
6	7000	900	7000	900	6400	830	5300	690	3700	160	4200	540
8	5200	890	5200	890	4800	815	4000	680	2800	160	3200	550
10	4200	880	4200	880	3800	810	3200	670	2200	160	2500	520
12	3500	880	3500	880	3200	810	2650	670	1850	160	2100	520
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	490

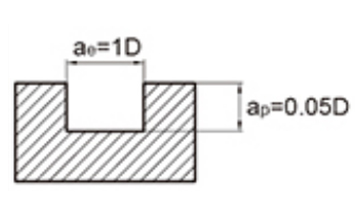

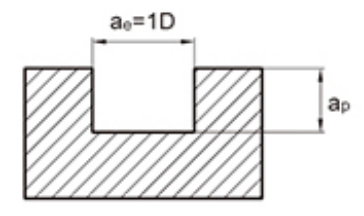

Profondità di taglio massima
								Diametro dell'utensile	Profondità di taglio ca
								∅1	0,15D
								∅3	0,3D

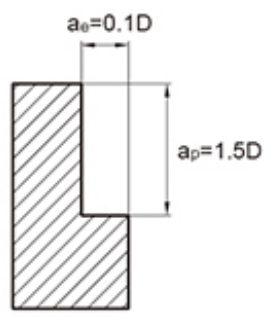

1. La tabella sopra mostra i valori standard per la lavorazione con fresatura laterale. Quando si tagliano scanalature con l'utensile, la velocità dovrebbe essere pari al 50%~70% della tabella precedente e la velocità di avanzamento dovrebbe essere pari al 40%~60% come valore standard.
2. Utilizzare macchine utensili e portautensili ad alta precisione.
3. Utilizzare il raffreddamento ad aria o un fluido da taglio che abbia meno probabilità di produrre fumo.
4. Si consiglia di utilizzare la fresatura sequenziale per la fresatura laterale.
Quando la rigidità della macchina utensile e dell'installazione del pezzo da lavorare è scarsa, potrebbero verificarsi vibrazioni e suoni anomali. In questo caso, la velocità e la velocità di avanzamento nella tabella sopra dovrebbero essere ridotte di anno in anno.
6. Ridurre al minimo la lunghezza della sporgenza dell'utensile senza interferenze.

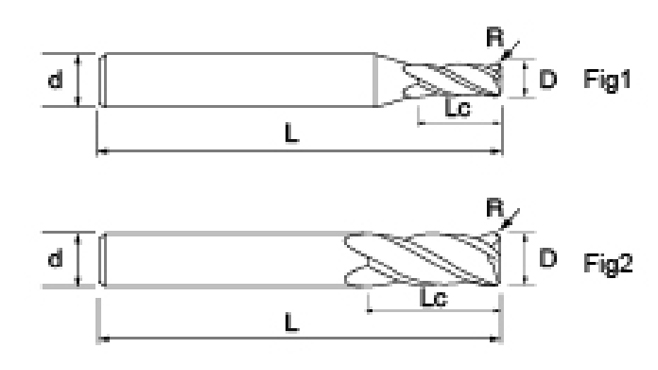

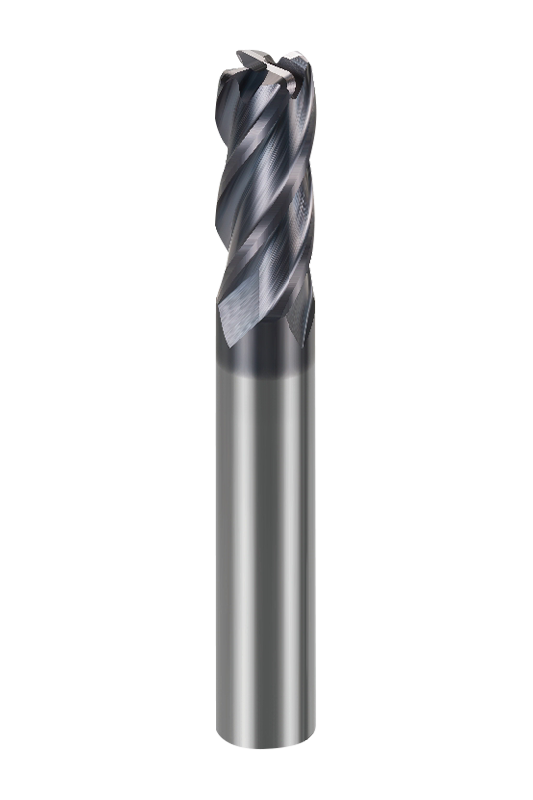

La fresa a punta tonda a quattro taglienti NNC-4R è disponibile in una varietà di dimensioni, che coprono diversi diametri di utensili, lunghezze della lama e intervalli di angoli R e può essere abbinata in modo flessibile a diversi sottomodelli per soddisfare le diverse esigenze di lavorazione. Ogni sottomodello può funzionare stabilmente in diverse occasioni, dalla finitura alla sgrossatura, rendendo il processo di lavorazione più mirato ed efficiente.

Adotta una forma della lama a punta rotonda appositamente progettata per ridurre efficacemente le vibrazioni di taglio e migliorare la finitura della superficie lavorata. La struttura a 4 scanalature non solo migliora la capacità di rimozione dei trucioli dell'utensile, ma migliora anche la rigidità della lama, fornendo un supporto più affidabile per il taglio continuo ad alta velocità.

Attraverso la combinazione di rettifica ad alta precisione e tecnologia di rivestimento avanzata, le frese a punta tonda a 4 scanalature NNC-4R offrono prestazioni eccezionali in termini di resistenza all'usura e resistenza al calore. Il preciso processo di produzione può ridurre al minimo l'errore dimensionale dell'utensile e il rivestimento sopprime efficacemente l'attrito e il calore di taglio, in modo che la durata dell'utensile possa essere prolungata e si possa ottenere un funzionamento stabile con parametri di taglio più elevati.

Questa fresa a punta tonda è adatta per la lavorazione di una varietà di materiali comuni, come acciaio al carbonio, acciaio inossidabile, acciaio per stampi e leghe di rame, e può far fronte in una certa misura a pezzi con durezza più elevata. Per applicazioni di lavorazione di precisione che richiedono un'elevata qualità superficiale, NNC-4R può anche fornire un'eccellente finitura del prodotto finito.
