2 frese a punta tonda con flauto

Materiali lavorati	Ghisa Ghisa nodulare		Acciaio al carbonio, acciaio legato ~750N/mm²		Acciaio al carbonio, acciaio legato ~30HRC		Acciaio pre-bonificato, acciaio bonificato ~40HRC		Acciaio inossidabile		Acciaio pre-bonificato, acciaio bonificato ~50HRC
Diametro (mm)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)	Velocità di rotazione (min -1 )	Velocità di alimentazione (mm/min)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350

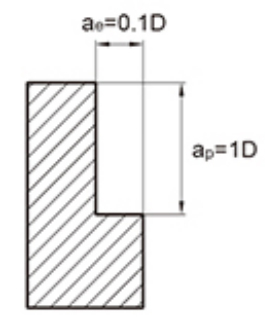

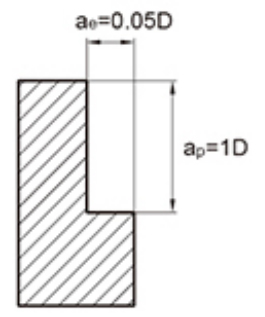

Profondità di taglio massima
								Diametro dell'utensile	Profondità di taglio ca
								∅1	0,15D
								∅3	0,3D

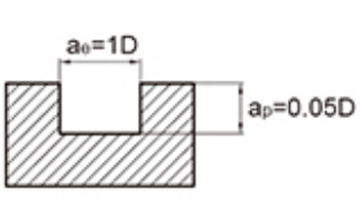

1. La tabella sopra mostra i valori standard per la lavorazione con fresatura laterale. Quando si tagliano scanalature con l'utensile, la velocità dovrebbe essere pari al 50%~70% della tabella precedente e la velocità di avanzamento dovrebbe essere pari al 40%~60% come valore standard.
2. Utilizzare macchine utensili e portautensili ad alta precisione.
3. Utilizzare il raffreddamento ad aria o un fluido da taglio che abbia meno probabilità di produrre fumo.
4. Si consiglia di utilizzare la fresatura sequenziale per la fresatura laterale.
Quando la rigidità della macchina utensile e dell'installazione del pezzo da lavorare è scarsa, potrebbero verificarsi vibrazioni e suoni anomali. In questo caso, la velocità e la velocità di avanzamento nella tabella sopra dovrebbero essere ridotte di anno in anno.
6. Ridurre al minimo la lunghezza della sporgenza dell'utensile senza interferenze.

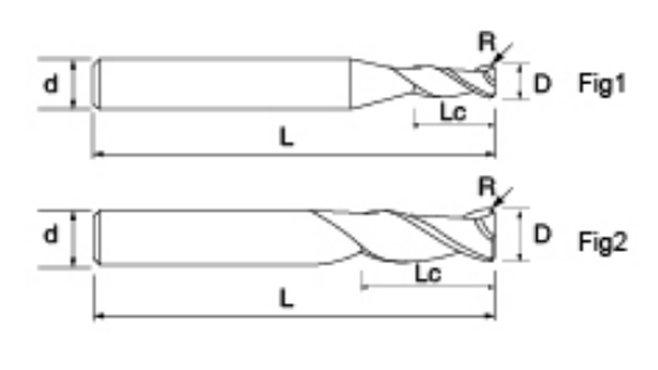

Le frese a punta tonda a 2 tagli NNC-2R offrono una varietà di combinazioni di diametro e raggio per soddisfare le diverse esigenze di lavorazione. Ad esempio, i sottomodelli come NNC-2R-D1-R0.2 e NNC-2R-D1.5-R0.5 sono ideali per il taglio preciso in spazi ristretti o su pezzi più piccoli, mentre le dimensioni più grandi come NNC-2R-D4-R2 e NNC-2R-D6-R3 sono ideali per applicazioni con volumi elevati o con cavità profonde. L'ampia gamma di specifiche consente agli utenti di bilanciare la lunghezza dell'utensile, il diametro di taglio e il raggio della punta dell'utensile per ottenere i migliori risultati per le diverse condizioni del pezzo.

La serie adotta la geometria a punta tonda per ridurre efficacemente la concentrazione dello stress sulla punta dell'utensile e ottimizzare i percorsi di taglio, migliorando così l'efficienza della lavorazione. Il design a doppio tagliente migliora l'evacuazione del truciolo nella fresatura laterale mantenendo allo stesso tempo un'eccellente finitura superficiale e stabilità durante la lavorazione su curve e contorni complessi. Il tagliente curvo aiuta a ridurre al minimo le vibrazioni e garantisce un'eccellente qualità della superficie anche in condizioni di avanzamento elevato e alta velocità.

Le frese a punta tonda a 2 taglienti NNC-2R sono caratterizzate da una matrice a grana fine resistente e senza scheggiature (0,6μm), rettificata con precisione CNC per fornire qualità costante ed elevata resistenza all'usura. La tecnologia di rivestimento avanzata riduce i coefficienti di attrito e riduce l'accumulo di calore, prolungando la durata dell'utensile.

Queste frese sono adatte per operazioni di semifinitura e finitura su materiali comuni come acciaio, acciaio inossidabile, leghe di alluminio e leghe di rame, ma sono anche in grado di gestire materiali più duri come acciaio temprato e acciaio per stampi.
